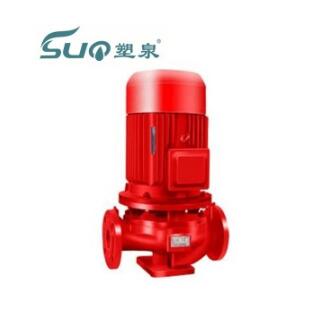

XBD增壓消防泵采用立式節段式外加不銹鋼殼體結構，使的泵的進出口位于同一水平線上且口徑相同，能象閥門一樣安裝于管路之中，它同時集中了多級泵的高壓，面積小及安裝方便的優點，同時由于采用了水力模型，所以還具有節能，運行平穩等優點，軸封采用耐磨機械密封，無泄漏使用壽命長。
為了滿足用戶的要求，其進出口可不不同的相對位置（0度、90度、180度）安裝，使用方便。它主要用于生活給水、消防恒壓供水、自動噴淋水、自動供水等，也可應用于廠礦給排水、遠距離送水，各種設備配套使用以及各種生產工藝用水等。
XBD增壓消防泵結構說明
1、進水段、中段及出水段的結合面用紙墊通過拉緊螺栓拉緊達到密封，為防止液體從兩端主軸泄漏，設軟填料軸封，同時在軸上裝有橡膠擋水圈、O型橡膠密封圈，以防水是入軸套腔內；
2、主要由進水段、中段、導葉、葉輪、出水段及軸承體部件、密封部件等組成，其結構設計合理；
3、為防止中段和導葉磨損，特設葉輪密封環及導葉套等易損零件，當葉輪與這些易損件之間的間隙超過規定值時應予以置換；
4、其吸入口為水平方向，吐出口為垂直向上布置，用戶根據流量、揚程的需求選擇不同品徑和級數的泵來得到滿足；
5、泵的轉子部件由中碳鋼軸、鑄鐵葉輪、平衡盤及軸套等組成，轉子兩端支承在干油潤滑的滾動軸承上，由于葉輪動靜平衡及平衡盤的水力平衡作用，使得泵運行起來平穩，且噪聲低、振動??；
6、泵與電動機同時裝在公用的鑄鐵底座上，其扭矩通過彈性聯軸器來傳遞。
