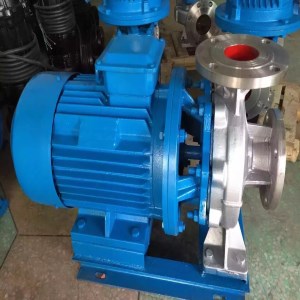

ISWH不銹鋼臥式管道泵 產品概述：

ISWH臥式化工離心泵，吸收國際同類，研制開發的新一代臥式離心泵，能滿足用戶各種狹小場合的使用，完美的設計，安裝使用方便，泵軸絕對同心度及葉輪極好的動靜平衡，保證了運行時無動靜、低噪音。采用碳化硅，氟橡硬質合金機械密封，泵體過流部分壁厚加厚能保證靜壓高的循環系統正常使用。

ISWH不銹鋼臥式管道泵 工作條件：

1、吸入壓力≤1．6MPa，或泵系統高工作壓力 ≤1．6MPa，即泵吸入口壓力+泵揚程≤1．6MPa、泵靜壓試驗壓力為2．5MPa，訂貨時請注明系統工作壓力。泵系統工作壓力大于1．6MPa時應 在訂貨時另行提出，以便在制造時泵的過流部分和聯接部分采用鑄鋼材料。

2、環境溫度<40℃，相對濕度<95%。

3、所輸送介質中固體顆粒體積含量不超過單位體積的0．1%，粒度<0．2mm。

注：如使用介質為帶有細小顆粒，請在訂貨時注明，以便廠家采用耐磨式機械密封。

型號意義：

ISWH不銹鋼臥式管道泵 主要用途：

1、ISW臥式清水泵，供輸送清水及物理化學性質類似于清水的其他液體之用，適用于工業和城市給排水，高層建筑增壓送水，園林噴灌，消防增壓，遠距離輸送，暖通制冷循環、浴室等冷暖水循環增壓及設備配套，使用溫度T≤80℃。

2、ISWR臥式熱水泵廣泛適用于：冶金、化工、紡織、造紙、以及賓館飯店等鍋爐熱水增壓循環輸送及城市采暖系統，ISWR型使用溫度T≤120℃。

3、lSWH臥式化工泵，供輸送不含固體顆料，具有腐蝕性，粘度類似于水的液體，適用于石油、化工、冶金、電力、造紙、食品制藥和合成纖維等部門，使用溫度為-20~C～+120℃。

4、lSWB臥式管道油泵，供輸送汽油、煤油、柴油等用油類產品或易燃、易爆液體，被輸送介質溫度為一20~C～+120℃。

產品特點：

運行平穩：泵軸的絕對同心度及葉輪優異的動靜平衡，保證平穩運行，絕無振動。

滴水不漏：不同材質的硬質合金密封，保證了不同介質輸送均無泄漏。

噪音低：兩個低噪音軸承支撐下的水泵，運轉平穩，除電機微弱聲響，基本無噪音。

故障率低：結構簡單合理，關鍵部分采用；配套，整機無故障工作時間大大提高。

維修方便：更換密封、軸承，簡易方便。

占地更?。撼隹诳上蜃?、向右、向上三個方向，便于管道布置安裝，節省空間。

ISWH不銹鋼臥式管道泵 結構：

1 電動機：直接與水泵聯接傳送動力，采用電機。
　　2 泵軸：與電機同軸，為電機加長軸，確保了軸的同心，使泵運轉平穩。無噪音和振動現象，采用鍍鉻處理，增強了使用壽命。
　　3 擋水圈：防止因密封漏水而使電機進水。
　　4 機械密封：采用不銹鋼、碳化鎢、氟橡膠等材料制成。平衡式耐高溫。高壓機械密封，運行壽命長，不滲漏，對軸無磨損，不積水垢，保證工作環境的整潔。
　　5 取壓塞：可安裝壓力表直觀監控泵的正常高效運行
　　6 泵體：壓出塞和吸入室采用水力模型設計而成，既美觀又高效，設有安裝底腳，便于安裝和運行穩固。
　　7 放氣塞：灌泵時排凈泵內空氣，保證了泵的正常啟動。
　　8 葉輪：采用的水力模型設計而成，具有高效率，可靠性好等特點。

性能參數：
