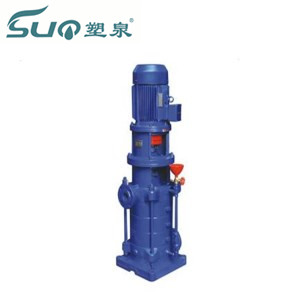

DL立式多級離心泵概述：
  DL多級離心泵是采用國家推薦使用的高效節能產品IS型泵的水力模型，為立式多級多節段式結構。螺桿把進水段、中段、出水段夾緊聯成一體。水泵每一級裝一個葉輪、一個導水葉。軸向力采用水力平衡法解決，殘余軸向力由球軸軸承承受，用油脂潤滑。

產品執行JB/T2727-93《立式多級離心泵型式與基本參數》標準，主要供吸送稀釋的、清潔的、不腐蝕的、不爆炸的清水及物理化學性質類似水的不含固體顆?；蚶w維的液體。

DL立式多級離心泵產品用途:

DL立式不銹鋼多級離心泵主要用于高層建筑生活給水、消防恒壓供水、自動噴淋水、自動水幕供水等，也可應用于廠礦給排水、遠距離送水，各種設備配套使用以及各種生產工藝用水等。DL型立式多級泵介質使用溫度不超過80℃，DLR型介質使用溫度不超過120℃。

DL立式多級離心泵型號意義：

DL立式多級離心泵適用范圍：

　　DL型立式多級離心泵廣泛應用于高層建筑的消防、生活供水以及空調機組循環、冷卻水輸送。供應40DL*5多級泵,穩壓多級泵,多級離心泵型號,多級清水離心泵

DL立式多級離心泵產品特點：

　　1、水力模型：效率高，性能范圍廣。

　　2、結構新穎，運行可靠：取消了平衡鼓，其軸向力采用水力平衡，徹底解決了平衡鼓易銹蝕、易咬死、易磨損的問題，保證了運行更加可靠。

　　3、更少的運行、維修費用：采用優質機械密封，耐磨損、無泄漏、使用壽命長，故障率低，具有更少的運行維修費用。

　　4、運行平穩，噪音低：采用低轉速電機，使泵運行平穩，噪音更低。

　　5、立式結構，占地面積小。四、參數： 流量：4.2-504m3/h；揚程：24-240m；功率：1.5-450kw；轉速：1480r/min；口徑：φ40-φ250；溫度范圍：0-+90℃；工作壓力：≤2.4Mpa。

DL立式多級離心泵性能范圍:

流量：8.0～432m³/h

揚程：20～280m

結構特點

DL型泵吸入口位于泵下部的進水段上，排出口位于泵上部的出水段上，均呈水平方向，泵的出口可根據用戶的需要與進口成90°、180°、270°（常規安裝時為0°）。泵主要由進水段、中段、出水段、軸承支架、電機支架、葉輪、導葉、軸、軸承、軸套、平衡鼓、平衡套等零件構成。進水段、中段、出水段、導葉、軸承支架形成工作室，軸、葉輪、平衡鼓和軸套組成轉子部件。軸向力由平衡鼓平衡，剩余軸向力由上端的向心推力球軸承承受。進水段、中段上分別裝有密封環，用以減少高壓水漏回進水室。

軸上端裝有向心推力球軸承、下端裝有滑動軸承。滾動軸承用油脂潤滑。軸封采用軟填料密封，也可與機械密封互換，用平衡室內的壓力水進行潤滑和冷卻。泵由立式電動機驅動，從電動機端看，泵為逆時針方向旋轉。

DL立式多級離心泵構造：
　　多級離心泵的基本構造是由六部分組成的，分別是：葉輪，泵體，泵軸，軸承，密封環，填料函。

DL立式多級離心泵葉輪：
　　多級離心泵葉輪至少有兩個，一級一個葉輪，葉輪個數越多，揚程越高，一般每多一個葉輪，揚程就變成一級的N倍。如果一級是30米，10級葉輪就是300米。，量保持不變。

DL 型立式多級離心泵 主要性能參數：
