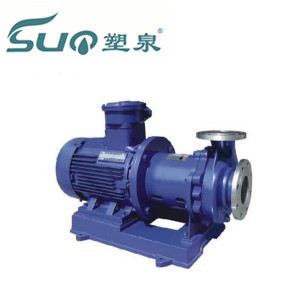

CQB型不銹鋼磁力驅動離心泵 產品簡介：

該泵過流部份采用全不銹鋼材料，對有機酸，有機化合物，堿、中性溶液和多種氣體都有良好的耐腐性，雙螺旋槽碳石墨軸承和硬質合金軸套的磨合，具有較強的耐磨性，保證了產品的壽命，是無泄漏輸送腐蝕性介質的理想泵。磁力驅動離心泵（簡稱磁力泵），通常由電動機，磁力偶合器和耐腐蝕離心泵組成，其主要特點是利用磁力偶合器傳遞動力，完全無泄露，當電動機帶動磁力偶合器和外磁鋼旋轉時，磁力線穿過間隙和隔離套，作用于內磁鋼上，使泵轉子與電動機同步旋轉，無機械接觸地傳遞扭矩。在泵軸的動力輸入端，由于液體被封閉在靜止的隔離室內，沒有動密封因而完全無泄露。泵的過流部件根據需要可分別采用304、304L、302、321、316、316L、UB6、CD4MCu、鈦合金、鎳基合金等耐腐蝕材料。

特點：

該泵過流部份采用全不銹鋼材料，對有機酸，有機化合物，堿、中性溶液和多種氣體都有良好的耐腐性，雙螺旋槽碳石墨軸承和硬質合金軸套的磨合，具有較強的耐磨性，保證了產品的壽命，是無泄漏輸送腐蝕性介質的理想泵。磁力驅動離心泵（簡稱磁力泵），通常由電動機，磁力偶合器和耐腐蝕離心泵組成，其主要特點是利用磁力偶合器傳遞動力，完全無泄露，當電動機帶動磁力偶合器和外磁鋼旋轉時，磁力線穿過間隙和隔離套，作用于內磁鋼上，使泵轉子與電動機同步旋轉，無機械接觸地傳遞扭矩。在泵軸的動力輸入端，由于液體被封閉在靜止的隔離室內，沒有動密封因而完全無泄露。泵的過流部件根據需要可分別采用304、304L、302、321、316、316L、UB6、CD4MCu、鈦合金、鎳基合金等耐腐蝕材料。

CQB型系列磁力傳動離心泵優點：

1．泵軸由動密封變成封閉式靜密封，徹底避免了介質泄漏。 　

2．無需獨立潤滑和冷卻水，降低了能耗。 　

3．由聯軸器傳動變成同步拖動，不存在接觸和摩擦。功耗小、效率高，且具有阻尼減振作用，減少了電動機振動對泵的影響和泵發生氣蝕振動時對電動機的影響。 　

4．過載時，內、外磁轉子相對滑脫，對電機、泵有保護作用。

CQB型 不銹鋼磁力驅動泵 型號意義：

用途：

廣泛應用于石油、化工、制藥、電鍍、環保、影視洗印、水處理、國防等部門，是輸送易燃、易爆、有毒與貴重液體的理想泵型。供應CQB32-20-110磁力泵工作原理,循環化工磁力泵,保溫磁力泵

使用條件：

磁力傳動離心泵(磁力泵)是利用磁力聯軸器的工作原理無接觸地傳遞扭矩的一種新泵型，當電動機帶動外磁轉子旋轉時，磁力線穿過氣隙與隔離套，作用與內磁轉子上與其同步旋轉，而內磁轉子與葉輪連在一起，從而達到抽送液體之目的。由于液體被封閉在靜止的隔離套內，所以它是一種全密封、無泄漏的泵型。供應CQB32-20-110磁力泵工作原理,循環化工磁力泵,保溫磁力泵

磁力泵（磁力驅動泵）主要由泵頭、磁力傳動器（磁缸）、電動機、連接底板等幾部分零件組成。磁力泵磁力傳動器由外磁轉子、內磁轉子及不導磁的隔離套組成當電動機帶動外磁轉子旋轉時，磁場能穿透空氣隙和非磁性物質，帶動與葉輪相連的內磁轉子作同步旋轉，實現動力的無接觸同步傳遞，將容易泄露的動密封結構轉化為零泄漏的靜密封結構。由于泵軸、內磁轉子被泵體、隔離套完全封閉，從而徹底解決了“跑、冒、滴、漏”問題。   磁力驅動泵(簡稱磁力泵)是將永磁聯軸的工作原理應用于離心泵的新產品，設計合理，工藝，具有全密封，無泄漏，耐腐蝕等特點。   磁力泵由泵、磁力傳動器、電動機三部分組成。關鍵部件磁力傳動器由外磁轉子 、內磁轉子及不導磁的隔離套組成。當電動機帶動外磁轉子旋轉時，磁場能穿透空氣隙和非磁性物質，帶動與葉輪相連的內磁轉子作同步旋轉，實現動力的無接觸傳遞，將動密封轉化為靜密封。由于泵軸 、內磁轉子被泵體、隔離套完全封閉，從而徹底解決了“跑、冒、滴、漏”問題，消除了煉油化工行業易燃 、易爆、有毒、有害介質通過泵密封泄漏的安全隱患。   磁力泵是屬于水泵領域的一個分支，磁力泵是一種將永磁聯軸的工作原理應用于離心泵的新產品。磁力泵主要應用于電腦水冷系統，太陽能噴泉，桌面噴泉，工藝品，咖啡機，飲水機，無土栽培，洗牙器，熱水器加壓，熱水循環，游泳池水循環過濾，汽車冷卻循環系統，加油器，加濕器，空調機，醫療器械，冷卻系統，衛浴產品等。

結構圖：

原理：

       水泵是輸送液體或使液體增壓的機械。它將原動機的機械能或其他外部能量傳送給液體，使液體能量增加，主要用來輸送液體包括水、油、酸堿液、乳化液、懸乳液和液態金屬等，也可輸送液體、氣體混合物以及含懸浮固體物的液體。衡量水泵性能的參數有流量、吸程、揚程、軸功率、水功率、效率等；根據不同的工作原理可分為容積水泵、葉片泵等類型。容積泵是利用其工作室容積的變化來傳遞能量；葉片泵是利用回轉葉片與水的相互作用來傳遞能量，有離心泵、軸流泵和混流泵等類型。離心泵按照控制原理可分為交流水泵、有刷直流水泵、無刷直流電機式水泵、無刷直流磁力隔離式水泵。

CQB型 不銹鋼磁力驅動泵 注意事項:

1．防止顆粒進入

輸送易結晶或沉淀的介質后要及時沖洗（停泵后向泵腔內灌注清水，運轉1min后排放干凈），以保障滑動軸承的使用壽命，輸送含有固體顆粒的介質時，應在泵流管入口處過濾。

2．防止泵退磁

磁力矩不可設計得過太小，運行時應在規定溫度條件下，嚴禁介質溫度超過設計溫度?？稍诖帕Ρ酶綦x套外表面裝設鉑電阻溫度傳感器檢測環隙區域的溫升，以便溫度超限時報警或停機。

3．嚴禁空轉

嚴禁介質抽空，在出口閥關閉的情況下，泵連續運轉時間不得超過2min，以防磁力傳動器過熱?！? 保護措施

當磁力傳動器的從動部件在過載情況下運行或轉子卡死時，磁力傳動器的主、從動部件會自動滑脫，保護機泵。此時磁力傳動器上的永磁體在主動轉子交變磁場的作用下，將產生渦損、磁損，造成永磁體溫度升高，磁力傳動器滑脫失效。

CQB型系列磁力傳動離心泵型號參數：
